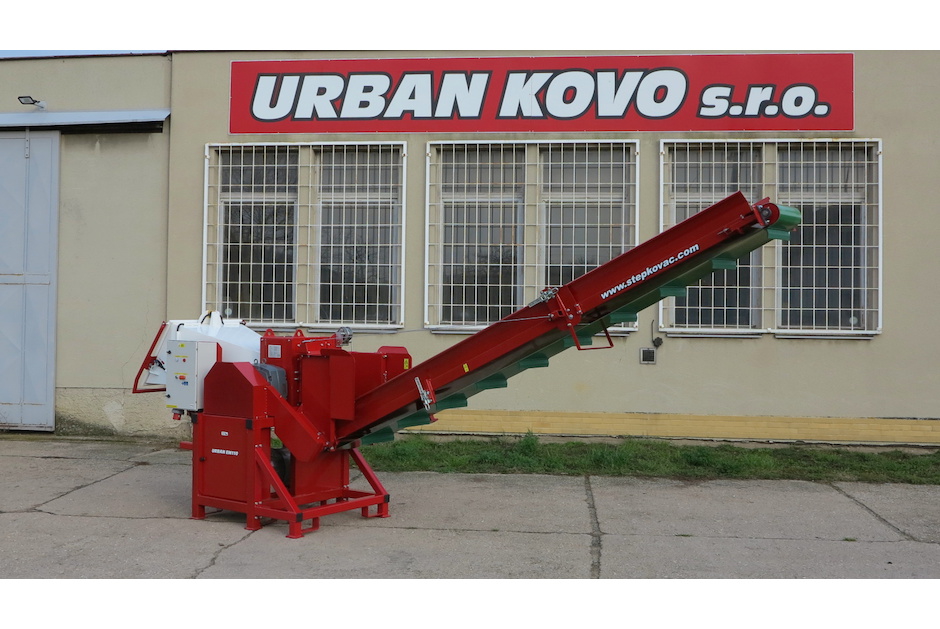

URBAN EM110 se skládacím dopravníkem 4,1 m

Elektromotor

Pohon zajišťuje třífázový elektromotor SIEMENS s výkonem 18,5 kW (jmenovitý proud 35 A, zásuvka 63
A). Na přání je možné instalovat elektromotor s výkonem pouze 15 kW (jmenovitý proud 28,5 A,
zásuvka 32 A). Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která
pohání štěpkovací ústrojí.

Rám

EM110 je určený pro stabilní použití. Rám stroje má 4 pevné nohy a jeho spodní část je uzpůsobena
pro převážení vysokozdvižným vozíkem. K manipulaci je možné použít také dvě závěsná oka v horní části stroje.

Skládací pásový dopravník

Štěpka je vynášena skládacím pásovým dopravníkem délky 4,1 m. Sklon dopravníku je nastavitelný pomocí navijáku. Při přepravě je dopravník složený a zvednutý do svislé polohy. Jako volitelné příslušenství je možné na konec dopravníku namontovat skluzavku o délce 0,8 m (štěpka ze skluzavky dopadne na vzdálenější místo), nebo dvojitý pytlovač na rašlové pytle s opěrnou nohou. Pytlovač je připevněný pomocí čtyř šroubů a jeho montáž zabere pouze několik minut.

Násypka

Násypka je dostatečně dlouhá pro zajištění bezpečnosti a navíc je vybavena bezpečnostním vypínacím rámem. Při stlačení vypínacího rámu dojde k zastavení motoru. Násypka je umístěna horizontálně, což značně usnadňuje vkládání dlouhých větví ve srovnání se svislou či šikmou násypkou. Povrchová úprava celého stroje je provedena práškovými barvami.

Ochrana proti přetížení

Proti přetížení je štěpkovač chráněn tepelnou ochranou motoru a dále pomocí pohonu přes klínové
řemeny. Při vložení příliš silné větve dojde k prokluzu řemenů a k zastavení motoru. Pokud se tak stane,
zůstanou obvykle nože štěpkovače zakousnuté ve větvi a ta tím pádem nejde volně vyjmout z násypky.
K jejímu uvolnění slouží páka, dodávaná společně se štěpkovačem. Otáčením páky dojde k uvolnění
větve.

Štěpkovací ústrojí

Štěpkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži. Štěpkovací nože si větve samy
podávají. Průchozí mezera mezi hřídelemi je 110 mm. Štěpkovací nože jsou zasunuté do drážek v
hřídelích a uchyceny pomocí čtyř šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je
opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá
mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží
o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 150 až 800 m3 štěpky (cca 1500 až 8000 rašlových
pytlů), záleží kolik se do štěpkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit
až o 4 mm, poté je třeba ho vyměnit za nový.
